• Spring Cloud Gateway 使用了 Spring WebFlux 非阻塞网络框架，网络层默认使用了高性能非阻塞的 Netty Server，解决了 Spring Cloud Zuul 因为阻塞的线程模型带来的性能下降的问题。

    Gateway 本身是一个 Spring Boot 应用，它处理请求是逻辑是根据配置的路由对请求进行预处理和转发。

    • 路由判断：客户端的请求到达网关后，先经过 Gateway Handler Mapping 处理，这里面会做断言（Predicate）判断，看下符合哪个路由规则，这个路由映射后端的某个服务。

      请求过滤：然后请求到达 Gateway Web Handler，这里面有很多过滤器，组成过滤器链（Filter Chain），这些过滤器可以对请求进行拦截和修改，比如添加请求头、参数校验等等，有点像净化污水。然后将请求转发到实际的后端服务。这些过滤器逻辑上可以称作 Pre-Filters，Pre 可以理解为“在…之前”。

      服务处理：后端服务会对请求进行处理。

      响应过滤：后端处理完结果后，返回给 Gateway 的过滤器再次做处理，逻辑上可以称作 Post-Filters，Post 可以理解为“在…之后”。

      响应返回：响应经过过滤处理后，返回给客户端。

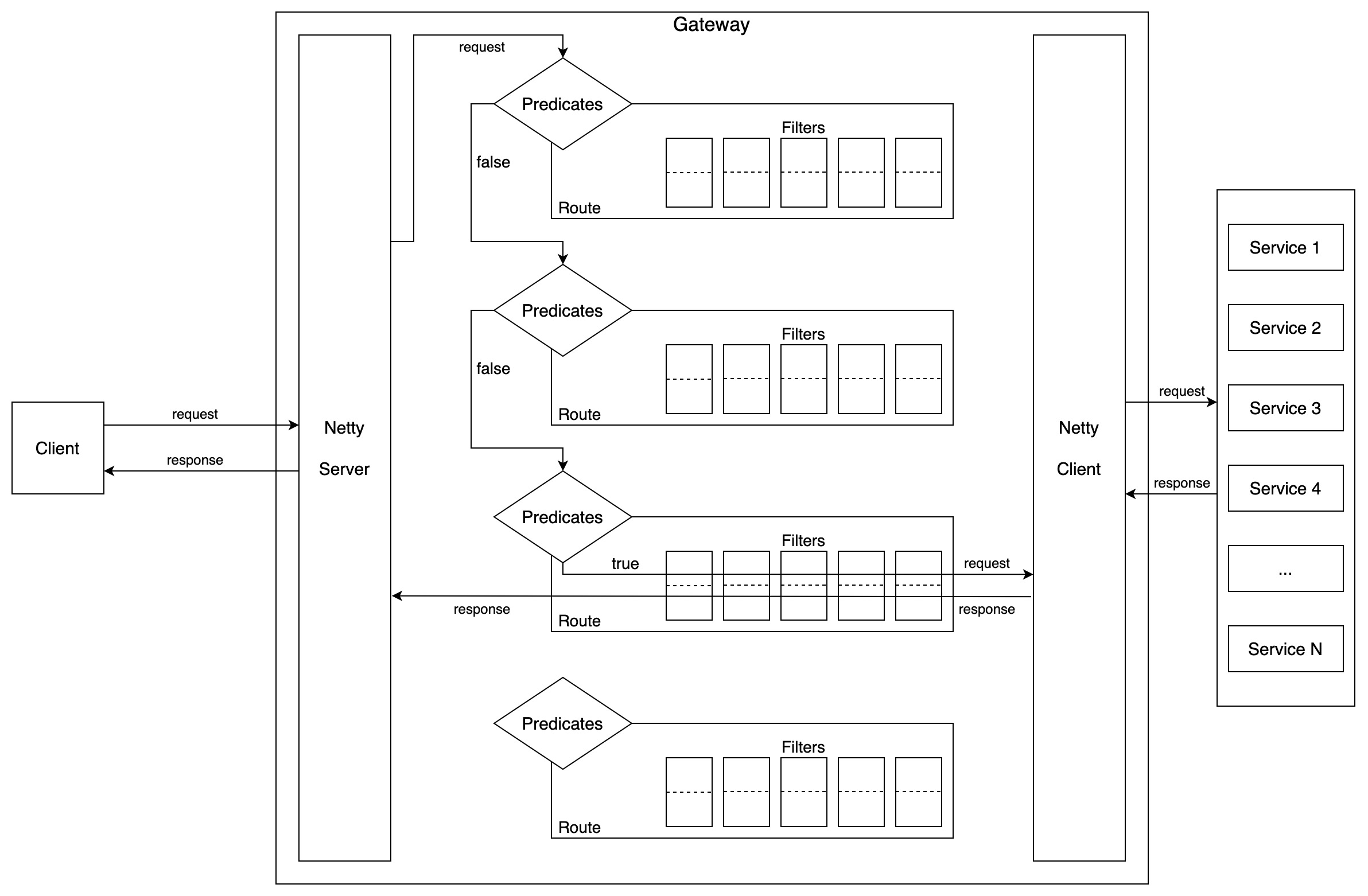

    下图展示了 Spring Cloud Gateway 的基本工作原理，过程比较简单。


    Gateway 在启动时会创建 Netty Server，由它接收来自 Client 的请求。收到请求后根据路由的匹配条件找到第一个满足条件的路由，然后请求在被该路由配置的过滤器处理后由 Netty Client 转到目标服务。服务返回响应后会再次被过滤器处理，最后返回给 Client。

    下面基于 Spring Cloud Gateway 2.2.2.RELEASE 版本，详细介绍一下 Gateway 的实现原理。

Gateway 使用了 Spring WebFlux 框架，该框架处理请求的入口在类 DispatcherHandler 。它会根据提供的 HandlerMapping 来获取处理请求的 Handler 方法。Gateway 应用对 HandlerMapping 的实现是 RoutePredicateHandlerMapping。

下图展示了 Gateway 接收请求的过程。

  1. 进来的请求由 DispatcherHandler 处理。
  2. DispatcherHandler 根据 RoutePredicateHandlerMapping 获取 Handler 方法。
  3. RoutePredicateHandlerMapping 依赖 RouteLocator 获取所有路由配置并根据匹配条件打到请求匹配的路由。
  4. RoutePredicateHandlerMapping 把请求交给 FilteringWebHandler 处理。
  5. FilteringWebHandler 从请求匹配的路由获取对应的路由 Filter，并和全局 Filter 合并构造 GatewayFilterChain，请求最终由 GatewayFilterChain 里的 Filter 按顺序处理。
